第一章 項目概括

1.1設計原則

1.2工程范圍

第二章  方案設計依據

2.1設計依據

2.2設計使用年限

第三章    設計水量及排放標準

3.1 進水水量

3.2 進水水質

3.3出水標準

第四章    工藝選擇

4.1工藝選擇原則

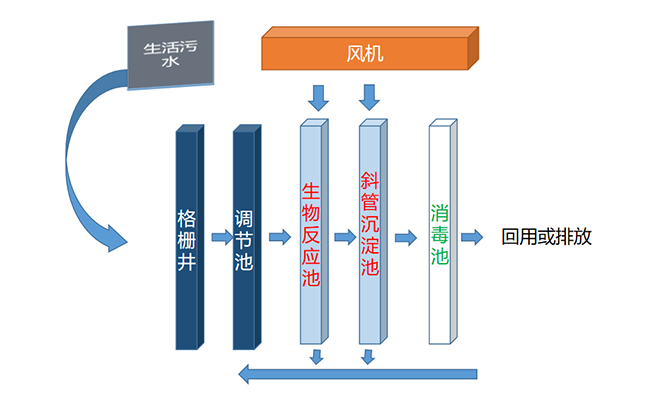

4.2 工藝流程圖

根據本項目污水的水質特點及我公司在類似污水處理工程中的實踐經驗，保證出水達到處理要求，確定工藝為：化糞池出水+調節池+一體化污水處理設備+出水



注：圖中紅色為一體化污水處理設備

4.3 各工藝段介紹

1）格柵
污水處理工藝中的格柵有好多種類，主要有粗格柵和細格柵之分，粗格柵主要用于去除水中漂浮物，細格柵主要去除水中一些細小的顆粒及懸浮物。
格柵的主要作用就是去除可沉物和漂浮物，減輕后續處理設施的負荷。
本方案采用的是細格柵，格柵井設置為地下式鋼筋混凝土池，格柵采用手動格柵。
2）調節池
污水經格柵處理后進入調節池池進行水量、水質的調節均化，保證后續生化處理系統水量、水質的均衡、穩定，并設置回流系統，用于攪拌，以防止污水中懸浮顆粒沉淀而發臭，又對污水中有機物起到一定的降解功效，提高整個系統的抗沖擊性能和處理效果。
設計特點：設計有效停留時間8-16小時。沉淀池設計為專門定制玻璃鋼調節池。池內設置液位控制器控制水泵的運行。潛污泵設置一臺，液位控制，水泵采用無堵塞撕裂雜物泵。
3）一體化污水處理設備
作用是進行好氧生化處理，在好氧過程中，大量高壓的空氣釋放到污水中與污水 混合、攪拌，微小的氣泡與污水接觸，氧氣進入微生物細胞內，微生物進行新陳代謝降 解污水中的有機物，老的微生物消亡，新的微生物誕生，生生不息周而復始，污水得到 降解、凈化。

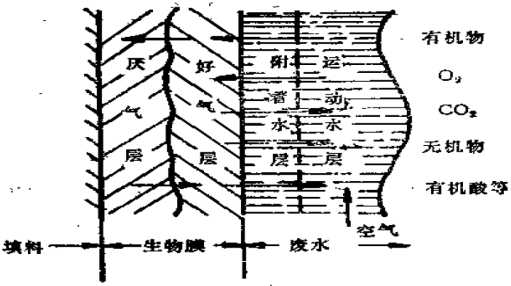

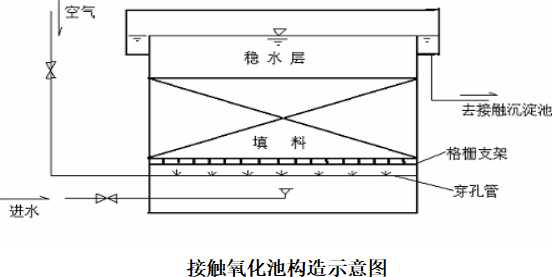

生物接觸氧化池關鍵因素是設置了填料，接觸填料作為微生物棲息的場所，是生 物膜的載體。接觸層生物膜可利用氧化池出水中較高的剩余溶解氧，對水質進一步生物 氧化，而填料的作用主要體現在“三高”，即：
(1) 高生物量：由于填料的大比表面積，為生物棲息提供了巨大的空間，使得大量 微生物得以附著生長，因而可維持生物接觸氧化池內較高濃度的生物量.
(2) 高生物活性：由于填料的設置，可對氣泡進行切割和阻擋，起到了曝氣受限器 的作用，使氣泡的停留時間和氣液接觸的表面積增加，實測證明提高了氧的吸收能力, 可減少曝氣量.在曝氣面積不變的情況下，曝氣強度增加，空氣水流擾動劇烈，對生物 膜表面的沖刷加強，使生物膜更新快，泥齡短，因而接觸氧化池具有較高的生物活性.
(3) 高傳質速度：因填料的高孔隙率和生物膜的立體結構，使廢水較方便地進入填 料內部孔，進行生物接觸氧化反應，同時也使得正常脫落的生物膜較為容易地從填料中 隨水流出，減少了填料堵塞的出現概率，同時由于曝氣強度大，池內流體強烈擾動，生 物膜表面的代謝物質流動和更新速度快，反應濃度梯度大，傳質效率高，因而生物膜能 保持較高的生化反應速率.

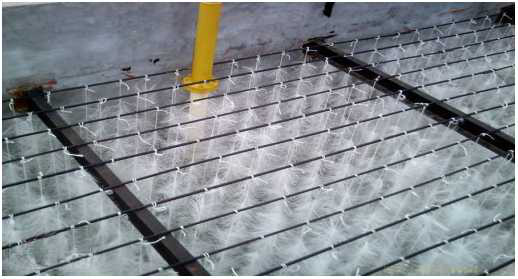

填料安裝完成效果圖

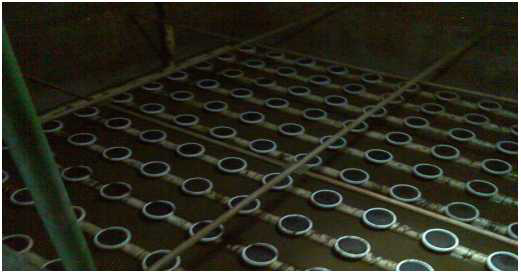

完成曝氣安裝后的效果

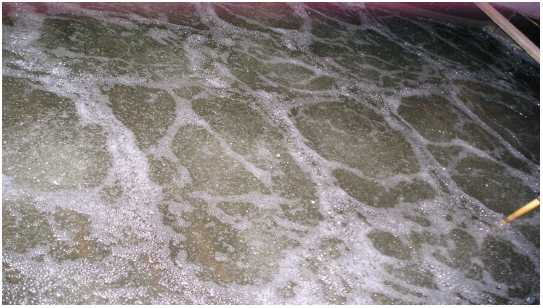

運行中的掛觸氧化池

第五章  一體化污水處理設備工藝單元設計

5.1格柵

5.2 調節池

5.3 生化處理部分

生化處理采用生物接觸氧化工藝。

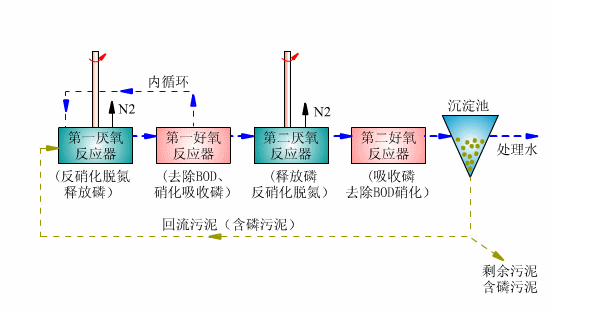

（1）、該系統的脫氮原理：
污水中的氨氮（HN₃—N）95%以上是以NH4+形色存在，經鼓風曝氣，首先有亞硝酸菌將氨氮轉化為亞硝酸鹽：
                                                       （亞硝酸菌）
NH⁴⁺＋1.5O₂  ————>  NO^2－＋2H^＋＋H2O
然后再由硝酸菌將亞硝酸鹽轉化為硝酸鹽：
                                                             硝酸菌
NO₂＋0.5O₂   ————>   NO^3－
總的反應為：
NH^4－＋2O₂    ————>  NO₃＋2H^＋＋H₂O
以上反應在好氧段內進行，在水解酸化段，硝酸鹽和亞硝酸鹽通過兼氧微生物或厭氧微生物（如產堿桿菌、假單胞菌、無色桿菌等）進行反硝化脫氮，反消化菌利用NO₃中的氧（又稱為化合態氧或硝態氧），繼續分解代謝有機污染物，去除BOD₅，同時將NO₃中的氮轉化為氮?dú)釴₂ ，這個過程可用下式表示：
                                                           反消化菌
NO^3－＋有機物   ————>  N₂   ＋N₂O＋OH

（2）、該系統的除磷原理：
厭氧段、水解酸化段占優勢的非絲狀儲磷菌把儲存的聚磷酸鹽進行分解，并提供能量，大量吸附水中的BOD₅，并釋放出正磷酸鹽，使厭氧段的BOD₅下降，含磷量上升。污水進入好氧段后，好氧微生物利用氧化分解獲得的能動量，大量吸收狀況釋放的正磷和原水中的磷，完成磷的過渡積累，從而達到去除BOD₅和除磷的目的。

5.3.1生物接觸氧化池
