云南一體化污水處理設備
來源：云南普優特環保科技 作者：普優特 日期：2023-01-12
普優特第五代一體化污水處理產品介紹
一、工藝流程圖
一體化高效生物反應污水處理設備工藝為：SHMCCR耦合厭氧池（A）+SHBBR耦合缺氧池（A）+高效生物填料好氧反應池（O）+雙級沉淀池+消毒

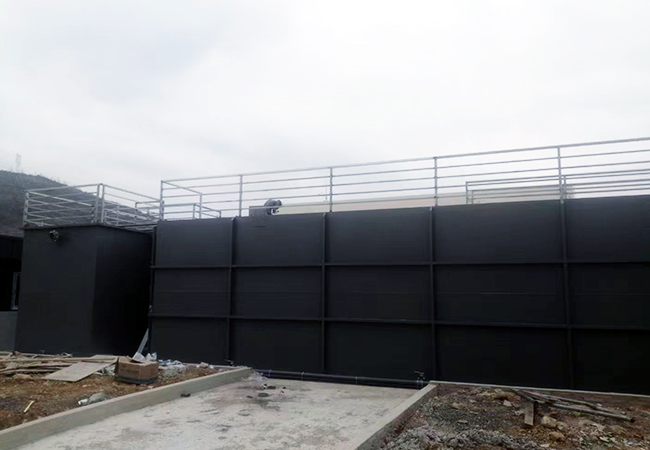

一體化污水處理設施總體占地面積小,采用集成式一體化格柵提升設備及成套設備間，設備間可地埋，也可以地上。此方案污水處理系統采用成套一體化設備，節省了土地以及土建的費用。
二、工程范圍
水處理站界區為從水進入水處理站管網開始，到水處理站最終構筑物出水口結束。
本方案設計范圍包括本工程的全部工藝設計，主要有工藝設計、設備選型、安裝等直接工程和本工程的設計、調試、培訓等間接工程，但不包括處理工程外部供電、引水、排水和綠化、道路等輔助工程，也暫不考慮污水處理站的通訊、交通運輸和供配電、供熱。
三、方案設計依據
設計依據及設計原則
1、設計依據
（1）《中華人民共和國環境保護法》
（2）《中華人民共和國環境影響評價法》
（3）《給水排水制圖標準》（GB50106-2010）
（4）《室外排水設計規范》GB50014-2006（2011年版）
（5）《環境空氣質量標準》GB3095-96
（6）《污水綜合排放標準》GB8978-1996
（7）《水污染治理工程技術導則》HJ 2015-2012
（8）《污水再生利用工程設計規范》GB50335-2002
（9）《城鎮污水處理廠運行、維護及安全技術規程》CJJ60-2011
（10）《工業企業廠界噪聲標準》GB12348-2008
（11）《惡臭污染物排放標準》GB14554-93
（12）《大氣污染物綜合排放標準》GB16297-1996
（13）《石油化工污水處理系統設計規范》SH3095-2000
（14）《建筑給水排水設計規范》GB50015-2009
（15）《工業循環水冷卻設計規范》GB/T 50102-2003
（16）《機械通風冷卻塔工藝設計規范》GB/T50392-2006
（17）《給水排水工程構筑物結構設計規范》GB50069-2002
（18）《建筑結構荷載規范》GB50009-2001（2006年版）
（19）《供配電系統設計規范》(GB50052-2009)
（20）《低壓配電設計規范》( GB50054-2011 )
（21）《工業企業廠界環境噪聲排放標準》(GB12348-2008)
（22）《現場設備、工業管道焊接工程施工及驗收規范》（GB50236-98）
（23）《合成樹脂工業污染物排放標準》（GB 31572-2015）；
（24）《室外排水設計規范》（GBJ14-2006）；
（25）《給水排水工程結構設計規范》(GBJ69-84)；
（26）《污水混凝與絮凝工程技術規范》HJ2006-2010
（27）《給水排水構筑物施工及驗收規范》(GBJ141-90)；
（28）《厭氧-缺氧-好氧活性污泥法污水處理工程技術規范》（HJ576-2010 ）
（29）《建筑給水排水設計規范》（GB50015-2009）
（30）《民用建筑電氣設計規范》（JGJ16-2008）
（31）《安全標志及其使用導則》（GB2894-2008）
（32）《建筑設計防火規范》（GB50016-2006）
（33）《建筑地基基礎設計規范》GB50007-2002
（34）《混凝土結構設計規范》GB50010-2010
（35）《建筑抗震設計規范》GB50011-2010
（36）《構筑物抗震設計規范》GB50191-1993
（37）《砌體結構設計規范》GB50003-2001
（38）《建筑地面設計規范》GB50037-1996
（39）《建筑樁基技術規范》JGJ94-2008
（40）《建筑內部裝修設計防火規范》GB50222-1995
（41）《工業與民用供配電系統設計規范》GB50054-2011
（42）《低壓配電設計規范》GB50055-2011
（43）《建筑物防雷設計規范》(2000年版) GB50057-94
（44）《火災自動報警系統設計規范》GB50116-1998
（45）《建筑滅火器配置設計規范》GB50140-2005
（46）《地下工程防水技術規范》 GB50108-2001
（47）《石油化工企業設計防火規范》 GB50160-2008
（48）《建筑防腐蝕工程施工及驗收規范》GB50212-91
（49）《工業金屬管道工程施工及驗收規范》GB50235-97
（50）《現場設備、工業管道焊接工程施工及驗收規范》GB50236
（51）《電氣裝置安裝工程低壓電器施工及驗收規范》GB50254-96
（52）《電氣安裝工程爆炸和火災環境電氣施工及驗收規范GB50257-96》
（53）《工業設備及管道絕熱工程設計規范》GB50264-97
（54）《工業企業的通訊設計及規則》中國國家標準 GBJ42
（55）《工業自動化儀表工程施工及驗收規范》 GBJ93-86
（56）《工業設備及管道絕熱工程施工及驗收規范》 GBJ126-89
（57）《工業企業設計衛生標準》 GBZ1-2002
（58）《建筑采光設計標準》GB/T50033-2001
（59）《城市污水回用設計規范》 CECS61-94
（60）《重金屬污水化學法處理設計規范》CECS92-97
（61）《工業設備及管道防腐蝕工程施工及驗收規范》HGJ229-1
（62）《膜分離法污水處理工程技術規范》HJ579-2010
2、設計原則
（1）技術先進性原則
所使用的工藝和技應在未來二十年內不會被淘汰，避免重復改造。因此在選擇中水處理工藝上應首先考慮設備和技術的先進性。
（2）安全性原則
處理出水水質不能存在任何問題，如果出現水質超標，其影響面很大，是關系到大量人群身體健康的安全性問題。因此，本工程推薦使用的處理技術和處理系統具有高品質的出水和安全保障措施。
（3）低運行成本原則
處理成本應作為技術方案選擇的重要原則之一。
（4）少占地原則
污水處理技術的選用還應考慮占地面積小，運行效率高的設備和技術。
3、設計參數
.設計水量
設計水量：根據提供數據，現在排放廢水量45m³/D左右,工作時間每天24小時。
.設計進水水質
城鎮居民產生的污水是城鎮生活污水的主要來源。隨著生活方式的多樣化和生活水平的提高，人們對水的需求要求越來越高，生活污水的成分也越來越復雜。有些地區，生活污水中還容納一定數量和濃度的工業污水，成分更加復雜。在我國的南方地區，下水道污水因雨水稀釋，濃度更低。不同生活設施對生活污水的質量和數量影響是不相同的。廁所衛生污水對生活污水組成成分影響程度最大，特別是氨鹽含量高，排放時間集中在晚上，占夜間排放量的60%-90%；廚房洗碗污水中正磷酸鹽比例高，排放高峰期出現在6-7am和6-10pm。居民的生活習慣和作息時間因地區、季節和民族習慣而異，家庭生活設施的使用情況與當地經濟條件、居民生活水平、年齡結構和消費群體等密切相關。綜合各方面的資料表明，實施城鎮生活污水處理的難點主要是：
（1）城鎮生活污水成分日益復雜，各污染成分濃度較低，波動性很大，難以正確評估生活污水的污染負荷及其晝夜、季節變化，影響到城鎮生活污水處理方法的正確選擇、處理工藝與污染物去除方案的合理設計、出水水質的準確估計以及污水處理設施的正常運行轉。
（2）現有生活污水處理工藝設計大多建立在實驗室或中試結果基礎上，根據經驗設計大規模應用工藝，在實際操作與具體實踐中受外界環境變化影響很大。
（3）城鎮生活污水處理工藝與技術的選擇，還受到當地社會、經濟發展水平的制約和地方保護主義或其他人文因素的抵制，常常不是采用最佳的處理工藝與處理技術。
進水指標：
|
水質 |
單位 |
進水濃度 |
|
化學需氧量（CODcr） |
mg/L |
≤500 |
|
生物需氧量(BOD5) |
mg/L |
≤350 |
|
懸浮物SS |
mg/L |
≤400 |
|
氨氮（NH3-N） |
mg/L |
≤45 |
|
pH |
無量綱 |
6.5—9.5 |
|
T-N |
mg/L |
≤30 |
|
T-P |
mg/L |
≤8 |
設計出水指標
設計出水指標：提供設備質量須符合國家及行業現行質量驗收規范及標準，污水處理排放標準再生水處理站出水水質：
《城鎮污水處理廠污染物排放標準》GB 18918----2002中的一級A標準(高于一級A)；相關指標如下表所示：
|
序號 |
基本控制項目 |
一級A標準 |
|
1 |
懸浮物 |
≤10mg/L |
|
2 |
生化需氧量（COD） |
≤50mg/L |
|
3 |
氨氮（以N 計 |
≤5mg/L |
|
4 |
總磷（以P 計） |
≤0.5mg/L |
|
5 |
總氮 |
≤5（8）mg/L |
4、相關工程設備出水質檢測報告
四、工藝選擇
1、工藝選擇原則
嚴格執行國家環境保護有關法律法規，嚴格執行國家有關設計規范，按規定標準排放標準,使處理污水出水達標排放標準，即使處理后的污水各項指標達到或優于排放標準。結合污水處理站實際情況，采用先進、經濟、合理、成熟、可靠的處理工藝。為考慮經濟效益和投資成本、水質穩定的情況下，我公司在工藝設計與設備選型上，充分考慮了設備在生產運行過程中具有較大的靈活性和調節余地，能適應水質、水量的變化，確保出水水質穩定，達標排放。
在平面布局上也力求緊湊、簡潔、功能齊全；工藝流程合理通暢，盡可能縮短建、構筑物間距，節省占地，并保證綠化面積，適當留有擴建余地；
工藝運行過程中，便于操作管理及維修，節能、動力消耗和運行費用低，我公司采用自動控制系統，可實現無人值守，液位自動調節，可根據污水進水量的大小進行調節設備，實現間斷運行設備，降低運行成本，提高經濟效益，設備不會出現水大處理不了、水小處理不飽和的空置和浪費。
在確定污水處理工藝流程時，應在遵守設計原則的基礎上，按照設計要求， 綜合考慮各方面的影響因素進行確定。本方案在確定工藝流程時主要考慮了以下因素：
（1）污水處理站污水來源及水質對工藝流程的影響；
（2）污水處理站出水水質對工藝流程的影響；
（3）擬建污水處理站的場地情況（位置及周邊環境、來水方向及埋深等）； 各單元工藝之間的聯系和協同作用；
（4）各處理單元工藝形式對處理效果的影響；
（5）設備選型和管道布置形式對運行維護的影響；
（6）運行管理的方便性；
（7）所選擇的工藝技術必須是最成熟的，最符合當地實際情況水和生產特征的；
（8） 所選擇的工藝流程必須是最簡單的，管理和運行最容易實現的；
（9）所選擇的工藝設備必須是最經濟適用的，也是最容易維護和更換的。
2、工藝分析
城鎮生活污水不但有完善的收集系統和處理設施，而且有國家頒布的系統法律法規和標準加以控制。而占全國總面積近90%的農村，96%的村莊沒有排水渠道和污水處理系統。生活污水主要為沖廁污水和洗衣、洗米、洗菜、洗澡廢水。污水中主要是生活廢料和人的排泄物，一般不含有毒物質，往往含有氮、磷等營養物質，還有大量的細菌、病毒和寄生蟲卵。因生活習慣、生活方式、經濟水平的不同，生活污水的水質水量差異較大，污水有如下特點：
1.水質波動大，污水分布較分散，涉及范圍廣、隨機性強；
2.管網收集系統不健全，粗放型排放；
3.農村用水量標準較低，污水流量小且變化系數大(3.5～5.0)；
4.污水成分復雜，但各種污染物的濃度較低，污水可生化性較強。
3、工藝選擇及運用專利
根據本項生活污水的水質特點及我公司在類似污水處理工程中的實踐經驗，保證出水達到處理要求，采用公司相關專利技術運用到此次設備上，最終確定采用一體化高效生物反應設備。一體化高效生物反應污水處理設備工藝為：SHMCCR耦合厭氧池（A）+SHBBR耦合缺氧池（A）+高效生物填料好氧反應池（O）+雙級沉淀池+消毒。
4、工藝流程圖
5、各工藝段介紹
SHMCCR耦合厭氧反應池（A池）設置目的：
將污水與厭氧微生物混合，充分利用池內細菌載體，厭氧微生物將污水中難溶解有機物轉化為可溶解性有機物，將大分子有機物水解成小分子有機物，提高污水生化性能。
耦合生物填料是云南普優特環保的專利填料，專利號：ZL 2020 20083549.2,填料采用天然的火山石、珊瑚石等類似材料組合而成，有疏松多空，微生物附著能力強等特點；同時加入微生物酶以及微生物所需要的的礦物質元素。初次調試加入優選菌種，能使得優勢菌種倍數增長；同時整套設備會產生污泥濃度梯度，由下到上污泥濃度遞增，大大的增加了微生物的種類和數量有效的對污水。污水中的有機污染物能否被有效的去除不僅僅取決于常規生化工藝中的B/C比，更重要的在于，生化系統內是否存在降解該類有機物的微生物體系。本系統由于在水流方向、填料內外均存在不同的溶解氧梯度，因此，微生物種群比常規生化工藝豐富得多，當污水中的有機物進入生化池內，不能被一種微生物降解，但有可能被其它的微生物種群降解。這種能降解該污水中有機物的菌群因獲得可供自身代謝的食物而存活、繁殖，從而成為生化系統內的優勢菌種，使難降解污水中的有機污染物得以去除。此外，豐富的微生物種群也能降解異類微生物的代謝物，使系統內污泥產量明顯降低。能更有效的對污水進行處理，具體如下圖所示：
SHBBR耦合缺氧反應池設置目的：
將污水進一步與微生物混合，充分利用池內細菌載體，提高污水生化性能，以利于后道生物拉觸氧化處理池進一步氧化分解，同時通過高效好氧池回流的硝炭氮在硝化菌的作用下，可進行部分硝化和反硝化，去除氨氮。該池設計為鋼制結構的箱體，集成到一體化污水處理設備內。應用到專利技術為：一種小型污水處理設備（專利號：ZL201922463361.0）及一種一體化污水處理設備（專利號：ZL201922463372.9）。
高效生物填料好氧池設置目的：
通過附著于高效生物填料上的大量不同種屬的微生物群落共同參與下的生化降解和吸附作用，去除污水中的各種有機物質，使污水中的有機物含量大幅度降低。后段在有機負荷較低的情況下，通過硝化菌的作用，在氧量充足的條件下降解污水中的氨氮，同時也使污水中的COD值降低到更低的水平，使污水得以凈化。該池設計為鋼制結構的箱體，集成到一體化污水處理設備內。運用的專利有：一種高效生物填料（專利號：ZL201821639357.4）及一種污水處理用氧化池（專利號：ZL201922473246.1）。
傳統污水處理工藝以能消能，消耗大量有機碳源，剩余污泥產量大，同時釋放較多CO2到大氣之中 。因此，研發以節省能源消耗、并最大程度回收有用能源的可持續污水處理工藝已勢在必行。 污水處理的主要對象為有機物（COD）、氨氮和磷酸鹽。傳統上，COD和氨氮的脫除一般由生物氧化和硝化/反硝化完成；磷酸鹽或通過細菌的生物聚集、或靠化學沉淀去除。
傳統工藝存在以下弊端：
①COD氧化和硝化耗能巨大，且在COD氧化中，無形中失去貯存在COD內的大量化學能（每kg COD約含1.4×107J代謝熱）；
②反硝化與磷的生物聚集均需消耗COD；剩余污泥量大；
④耗能造成大量二氧化碳釋放，并進入大氣。
高效生物填料：是對國內理污水處理技術采用的多種填料中開發的最新系列產品。在污水的生化處理中具有全立體結構，比表面積大，直接投放，無須固定，易掛膜，不堵塞。
特點：具有生物附著力強、比表面積大、孔隙率高、化學和生物穩定性好、經久耐用、不溶出有害物、 不引起二次污染、防紫外線、抗老化、親水性能強等特點，在使用過程中，微生物掛膜快、生物膜易脫落，抗酸堿、耐老化、不受水流影響，使用壽命長，產品耐生物降解，剩余污泥極少，安裝方便。
雙級沉淀池設置目的：
方案采用雙級沉淀池對水中的污染因子進行去除；采用公司專利污泥回流裝置及沉淀系統，能有效果的將污泥回流并保持優質的沉淀效果。污泥回流裝置采用公司的專利技術，無需用電，采用多余的風量回流污泥。運用到專利有：一種污水處理用氣提系統（專利號：ZL202020087384.6），一種黑臭水體處理系統（專利號：ZL201922473311.0）。
